收藏级刀柄使用全指南｜CNC加工必看，选对刀柄少走弯路
建议收藏！金属加工中刀柄是CNC与刀具的关键衔接，本文详解刀柄核心要求、使用技巧、种类及主轴连接，助力精准高效加工，延长刀具寿命。
在金属加工领域，“连接”是实现高效精准加工的核心前提，而刀柄正是衔接CNC主轴与切削刀具的关键部件。它不仅承担着固定刀具的作用，更要传递动力、协同配合，确保加工过程的稳定性与精准度。今天，我们就来全面拆解刀柄的使用要点，帮你避开选择与使用误区。
一、刀柄核心要求：精准、刚性与多功能的三重平衡
刀柄的核心作用的是固定刀具、传递主轴动力，因此加工过程中必须保持良好的平衡状态——这种平衡直接决定了部件定位的准确性，而平衡水平通常以克为单位衡量。平衡性能出色的刀柄，能让刀具磨损更均匀，既提升加工表面质量，也能有效延长刀具使用寿命。
要实现这种平衡，刀柄需满足三大核心要求：
精度：作为加工精度的基础，刀柄需确保刀具能稳定生产出尺寸偏差极小的工件，直接影响径向跳动、同心度和轴向对准等关键指标，避免因定位偏差导致加工失误。
刚性：刚性强的刀柄能在切削过程中保持稳定，有效防止刀具偏斜、颤动，避免刀具与工件受损。高品质刀柄还能吸收切削振动，抵御重型加工力的冲击，保障加工稳定性。
多功能性：具备快速更换切削刀具功能的刀柄，能大幅缩短设备设置时间、提升生产效率。尤其是在复杂加工场景中，可灵活更换适配器和卡盘，无需定制专属刀具设置，比如KM快速更换刀架系统，就能为加工提供充足灵活性，无需额外进行昂贵改造。
二、必看刀柄使用技巧，提升加工效率与质量
掌握正确的刀柄使用技巧，能最大化发挥其性能，减少加工损耗，具体可关注以下4个关键点：
扭矩传递：扭矩传递是刀柄的核心功能之一，优化扭矩传递效率，能减少加工过程中的能量损耗，充分释放机床的加工功率，避免因动力不足导致的加工卡顿。

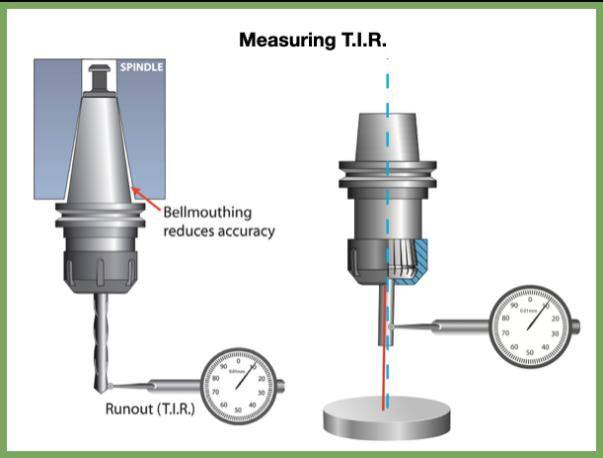

径向跳动控制：径向跳动又称同心度或总指示跳动（TIR），是精准加工的关键。需确保刀具对齐精准，最大限度减少偏离轴心的情况，否则会直接影响加工精度。
振动阻尼：带有阻尼功能的刀柄，能有效吸收和减少切削过程中的振动，缓解颤动问题，既提升加工表面光洁度，也能避免振动对刀具造成的损伤——不可预测的振动往往是表面光洁度不佳、刀具损坏的主要原因。
高速适配性：针对高速加工场景，需选择专门设计的刀柄，这类刀柄能在高转速下保持稳定性，实现更快的切削速度，同时不影响加工精度，保障高速加工中的可靠性能。
三、常见刀柄种类解析，按需选择更高效
提升加工效率的关键的之一，是选择适配自身加工场景的刀柄。选择时需综合考虑机床主轴类型、切削应用、马力、推力、加工材料及所需切削参数等因素。以下是几种常用的标准及先进刀柄，供大家参考：
液压刀柄：通过液压原理紧固刀具，在加工过程中能有效抑制振动、吸收切削力，适配精密加工和高速加工场景，无论是粗加工还是精加工，都能表现出色。市面上的减震阻尼刀杆种类繁多，优质产品能提供极高的精度和夹紧力，具备出色的阻尼性能，可减少跳动、延长刀具寿命，且较短的突出长度和较厚的前壁横截面能提升刚性，适配长距离加工和狭窄操作环境（建议选择品牌产品，避开劣质产品）。
热缩刀柄：依靠热膨胀原理实现刀具夹紧——刀柄加热后冷却收缩，会对刀具产生强大的夹紧力。其优势在于夹紧力高、刀具偏转小，即使在较长刀具长度下也能保持稳定，在高进给铣削应用中能提供优良的表面光洁度。
ER夹头：广泛应用于夹持圆柄切削刀具，凭借良好的夹持力和灵活性，成为轻中型钻孔、铣削、攻丝作业的优选。它有多种尺寸规格，通常以ER32、ER40等代码标识，对应不同的系统尺寸。
温馨提示：无论选择哪种刀柄，若加工对精度有较高要求，建议优先选用品质可靠的产品。例如深孔加工场景，选择ER刀柄就可能无法满足精度需求（仅为示例）。
四、读懂机床主轴，适配更精准的刀柄
主轴是加工中心的核心部件，负责固定刀柄并带动切削刀具高速旋转，因此选择刀柄时，必须确保其与机床主轴及规格兼容，这是保障加工精度的基础。
常见的主轴连接类型主要有以下几种：
锥形连接（如CAT和BT型）：通过法兰和固定旋钮实现牢固连接，是应用广泛的连接类型。其中CAT（V型法兰）在美洲地区更流行，BT（MAS）则在亚洲、欧洲应用广泛，具备高刚性，适合铣削和加工中心场景。
锥面锥度连接（如CVKV）：与CAT、BT型连接类似，但刚性更强、运行速度更快，其锥度设计能让刀柄与主轴表面接触更紧密，进一步提升加工精度。

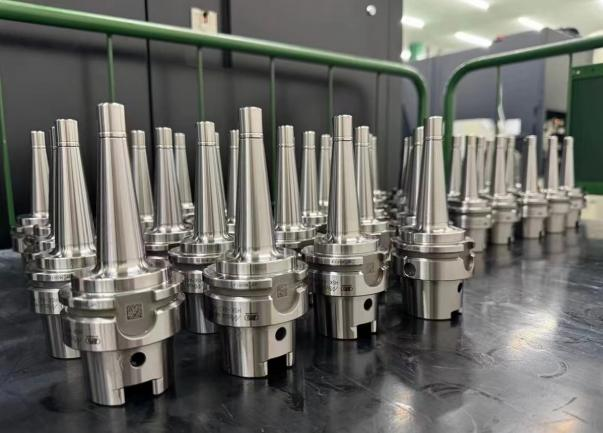

HSK（空心轴锥度）：属于先进的主轴连接系统，专为高速加工和复杂铣削操作设计。其空心轴和专用夹紧段的设计，能提供出色的稳定性、平衡性和同心度，适配高端精密加工需求。
五、刀柄与刀具的连接方式，按需选择更适配
刀具端连接指的是刀具与刀柄之间的接口，不同连接方式适配不同的加工场景，其中最常见的两种类型如下：
直柄：整体直径均匀，通常与夹头系统配合使用，适合轻型至中型加工作业，常与钻头、铰刀、丝锥等刀具搭配。
侧固式刀柄：刀柄一侧设计为平面，能增强对刀具的抓握力和扭矩传递效率，广泛应用于铣刀及其他立铣刀，在重型切削任务中能提供稳定的支撑。
总结：刀柄的选择与使用，直接影响加工精度、效率和刀具寿命。掌握以上核心要点，结合自身加工场景选择适配的刀柄，才能实现高效、精准、低成本的加工。建议收藏本文，后续使用时随时查阅～
