一、成本倒逼下的技术转向

九十年代中期以来，干式切削从实验室走向产线。推动它的不是技术理想，而是实实在在的成本压力。

二十年前的车间里，切削液费用不到工件成本的3%。到了今天，在高生产率企业里，切削液的供给、保养及回收处理费用叠加起来，能占到工件制造成本的13%-17%，而刀具费用仅占2%-5%。更值得注意的是，在与切削液相关的总费用中，约22%是纯粹的处理费用——这笔钱不产生任何加工价值。

环保法规的持续收紧是另一重推力。切削液中的添加剂、杀菌剂和金属微粒，在排放和回收环节都面临越来越严格的限制。对很多企业来说，继续使用传统湿式切削，意味着环保投入将持续攀升。

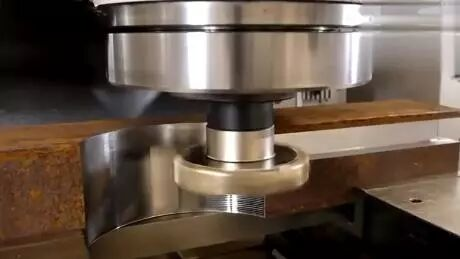

二、干式切削的技术本质

干式切削的定义很清晰：在无冷却液条件下进行切削加工。但"不用切削液"和"干式切削"之间，隔着一整套技术升级。

简单停掉切削液，刀具会在几分钟内过热失效，工件表面质量也会急剧恶化。真正的干式切削需要在停用切削液的同时，保证高效率、产品质量、刀具耐用度以及切削过程的可靠性。这需要性能更优的切削刀具、适配的机床结构以及针对性的工艺参数来替代传统切削液的功能。

从实际收益来看，干式切削的优势集中在几个方面：切屑干净无污染，回收处理更简便；省去切削液传输、回收、过滤等装置，生产系统更紧凑；没有切削液相关的安全和质量事故风险。

三、刀具材料的重新选择

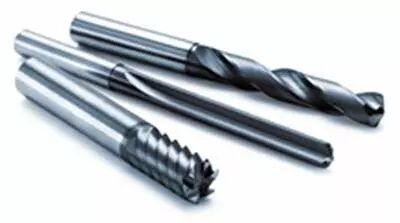

涂层刀具

涂层在干式切削中扮演热屏障的角色。涂层的导热系数远低于刀具基体和工件材料，因此刀具吸收的热量更少，能承受更高的切削温度。无论是车削还是铣削，涂层刀具都允许采用更高的切削参数而不显著牺牲刀具寿命。

涂层的厚度选择有讲究。较薄的涂层在冲击切削时受温度变化的影响更小，应力较低，不易产生裂纹。实践经验表明，采用合适的薄涂层进行干式切削，刀具寿命可延长约40%。这也是物理涂层（PVD）常被用于圆形刀具和铣刀片的原因。

CVD涂层在加工大多数黑色金属时表现优异。由于沉积温度较高，涂层与基体的结合强度更好，基体中可以保留较高的钴含量，刀刃韧性更足，抗塑性变形能力更强。CVD涂层比PVD涂层厚，因此刃口通常需要钝化，以防止涂层剥落，同时也有助于提高抗磨损性能。

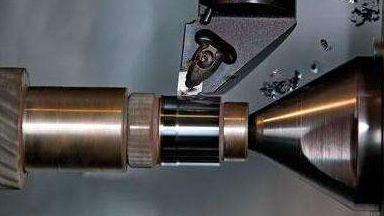

金属陶瓷

金属陶瓷能承受比常规硬质合金更高的切削温度，但耐冲击性和低速大进给时的强度不如硬质合金。它在高速干式切削中的耐高温和耐磨性能更持久，加工出的工件表面光洁度通常更好。在加工软而粘的材料时，金属陶瓷的抗积屑瘤性能也值得关注。

金属陶瓷对断裂和进给引起的压力比涂层和非涂层硬质合金更敏感。因此，它更适合用于高精度工件和表面质量要求较高的连续切削场合，而非断续切削或重载加工。

纯氧化铝陶瓷耐温性极佳，但强度和韧性偏低，工作条件不稳定时容易破碎。通过添加氧化钛或氮化钛混合物，可以降低陶瓷对破碎的敏感性，改善韧性。另一种提高韧性的方法是在材料中加入碳化硅晶须，能一定程度增加陶瓷的强度、韧性和抗热冲击性能。

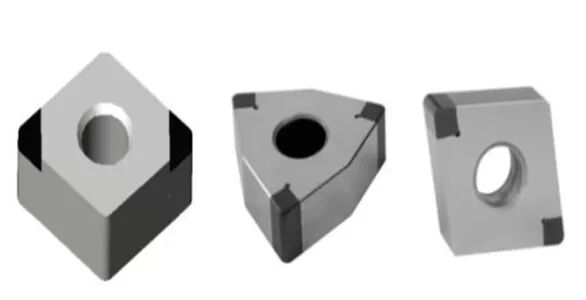

CBN

CBN（立方氮化硼）是目前最硬的刀具材料之一，最适合加工硬度高于HRC48的材料。它的常温硬度可达约2000℃，尽管比陶瓷刀具具有更高的冲击强度和抗破碎性能。

CBN的导热系数较低，但压缩强度很高，能够承受高切削速度和负前角产生的切削热。切削区的高温会使工件材料软化，反而有助于切屑的形成。在干式车削淬硬工件时，CBN刀具可以获得较高的精度和表面光洁度，因此常被用来替代部分磨削工序。CBN和陶瓷刀具都适用于淬硬车削和高速铣削。

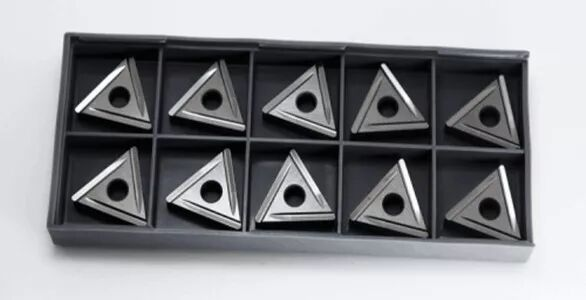

PCD

PCD（聚晶金刚石）是已知最硬的刀具材料，耐磨性极强。将PCD片焊接到硬质合金刀片上，可以提高整体强度和抗冲击性能，刀具寿命可达硬质合金的100倍。

但PCD有一个关键限制：它与黑色金属中的铁存在亲和力，因此只能用于加工非铁材料。此外，PCD不能承受切削区超过600℃的高温，因此不适合加工高韧性、高延展性材料。在实际应用中，PCD刀具特别适用于加工有色金属，尤其是对磨损严重的高硅铝合金。采用锋利的切削刃和大前角，可以有效降低切削压力和积屑瘤。

四、CBN刀具的材料适配

在工程实践中，CBN刀具的材料选择已有相对成熟的经验：

干式切削的核心不是"省掉切削液"，而是用刀具材料、涂层技术和工艺参数的系统升级，来替代切削液在散热、润滑和排屑中的角色。对于大多数企业而言，转型的难点不在于买一把好刀，而在于重新建立一套无液加工的工艺信心。
