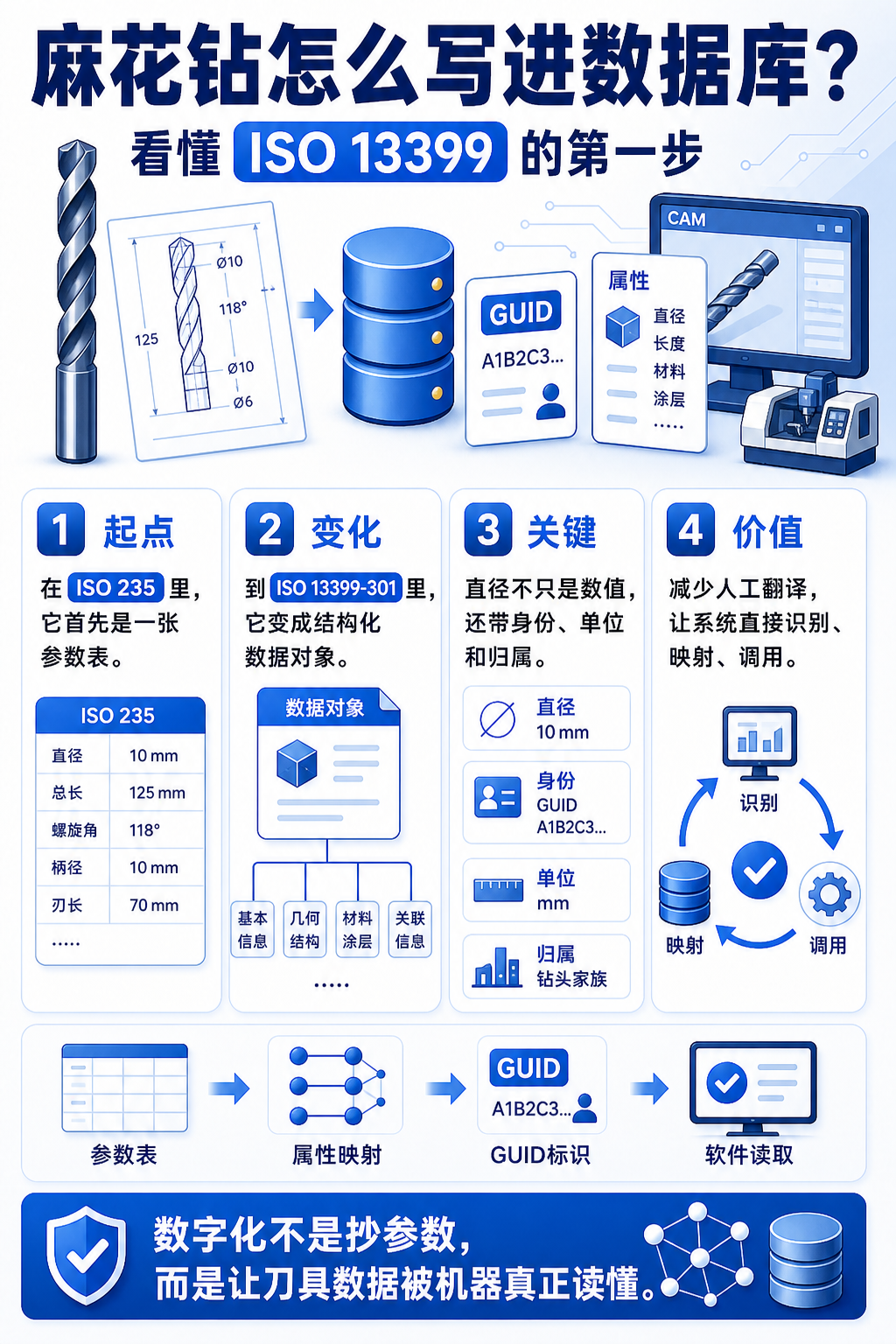

麻花钻怎么写进数据库？如果只看图纸和样本，这个问题听起来有点抽象。

但放到ISO 13399 里，它其实是在问：一把最常见的刀具，怎样从一张参数表变成一个能被系统识别、交换和调用的数据对象。也正因为麻花钻最常见、结构也最清晰，它反而最适合拿来做理解ISO 13399 的第一步。

一、从ISO 235到ISO 13399-301：同一种刀，两种表述

本系列第3篇文章讲过 ISO 235——直柄麻花钻的物理标准。那份标准里，一把钻头的参数通常表现为一张表：直径、总长、刃长、柄径、顶角。这些参数首先是给人读的，印在样本上，存在图纸里。

但在ISO 13399-301 中，同样一把钻头不再只是“一行参数”，而是被表达为一组结构化数据对象。它不只是记录数值，还要说明这些数值分别属于哪个对象、具有什么工程含义、与哪些数据发生关联。

关键变化在于：ISO 235 里的“直径 10 mm”主要是一个供人理解和查阅的参数值；ISO 13399-301 里的“直径 10 mm”则是一个可被系统识别的数据项。它不仅有数值，还有属性身份、单位信息，以及它在整体数据结构中的归属位置。

二、一把麻花钻在数据库里长什么样

接下来，具体看看这种映射是如何发生的。ISO 235 定义了直柄麻花钻的主要几何尺寸，而在ISO 13399-301 中，这些参数并不会简单堆在同一层，而是被分配到不同的项目类型中。

例如，切削直径、顶角、螺旋角这类参数，更适合归入切削项目，因为它们描述的是切削区的工作特征；总长、柄径、夹持部分这类参数，则更适合归入刀具项目，因为它们描述的是整把刀具的总体形态；切削部分与夹持部分之间的连接关系，则需要通过适应性或装配逻辑来表达。

进一步说，每个关键属性还会在参考字典层获得统一标识。这样，“直径”不再只是一个容易产生歧义的名字，而是一个可以被不同系统共同引用的属性定义。只要属性身份一致，系统就能知道它指的是同一个工程含义。

最终，这些数据再通过STEP 格式组织为可交换文件。这样，CAM 软件或刀具管理系统在读入数据时，不需要再依赖人工猜测“这个字段对应哪个参数”，而是可以按照标准化结构和属性身份去识别、映射和使用。

换句话说，以前工程师拿到一份刀具样本，往往要靠经验把图册里的参数“翻译”成软件里的字段；现在，标准化数据对象已经把这一步前置完成了。

三、这个转换的意义到底在哪里

回到一个很实际的场景。以前，一家发动机工厂更换钻头供应商时，往往需要把新供应商的刀具参数重新录入CAM 系统。参数一多，录错、漏填、字段对应错误的风险就会迅速放大。

而且，不同品牌对同一参数的命名方式并不完全一致，工程师在录入前还要先完成一轮“人工翻译”。这一步本身就消耗经验和时间。

有了ISO 13399-301，供应商如果能提供符合标准的刀具数据文件，系统就具备了按统一结构和统一属性身份读取数据的前提。原来靠人工搬运和人工解释完成的工作，就有机会转变为机器识别和系统映射。

这就是数字化的工程价值：不是把纸上的参数“抄进电脑”，而是让刀具数据从生成端到使用端，尽可能减少人工解释和重复录入。

记忆点

1. 同一把麻花钻，在ISO 235 中主要表现为一张参数表；在ISO 13399-301 中，则表现为一组可被系统识别的结构化数据对象。

2. 数字化的关键，不只是把参数搬到屏幕上，而是让数据在不同系统之间尽量减少人工翻译和手工映射。

下篇看扩孔钻和铰刀：当刀具从单一切削段变成多段结构之后，数字表达会复杂到什么程度。
