一、前言

金属工件的硬度、韧性、稳定性等核心性能，大多需要通过热处理工艺优化调整。所有热处理工艺均包含加热、保温、冷却三个基础流程，通过调整三阶段的工艺参数，衍生出淬火、回火、正火、退火四种主流工艺，适配不同工件的性能改性需求。

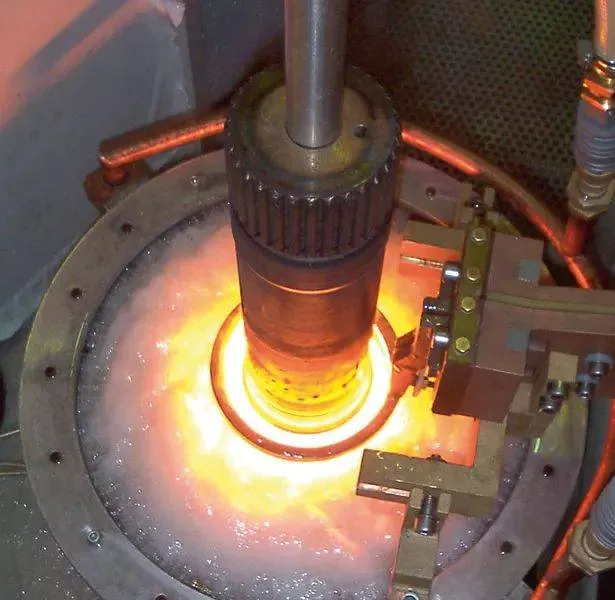

二、淬火工艺：提升工件硬度与耐磨性

1. 工艺原理

将钢材加热至对应临界温度并保温，让金属组织充分奥氏体化，再以远超常规的速度快速冷却，促使金属组织转变为马氏体、贝氏体，从而改变材料基础性能。该工艺也适用于铝合金、铜合金等有色金属的改性处理。

2. 核心作用

主要用于提升金属工件的硬度、耐磨性和弹性极限，适配刀具、轴承、弹簧、轴类零件等；同时可优化部分特种钢材的耐腐蚀性、磁性等特殊性能。

3. 工艺特点

淬火后的工件会形成不稳定的金属组织，内部存在较大残余应力，整体脆性偏高。因此绝大多数钢铁工件，淬火后都需要搭配回火工艺，消除隐患、稳定性能。行业常用淬火方式包含单液淬火、双液淬火、分级淬火、局部淬火等，可根据工件尺寸和精度需求选用。

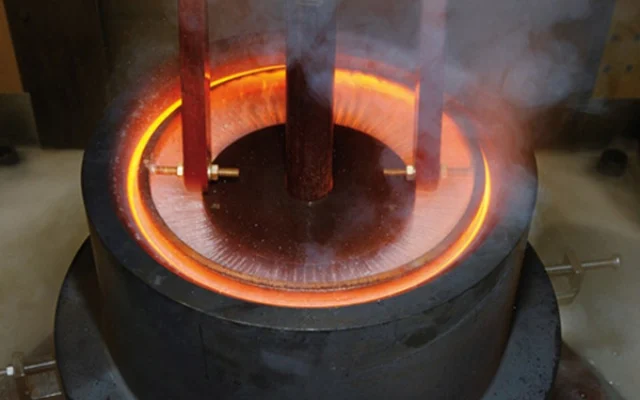

三、回火工艺：调和性能、消除内应力

1. 工艺原理

回火是淬火后的配套核心工艺，将淬火后的工件重新加热至指定温度，保温后匀速冷却，让不稳定的金属组织重新排布，逐步趋于稳定，是工件热处理的收尾工序。

2. 核心作用

有效消除淬火产生的内应力，降低工件脆性，避免后续使用、存放过程中出现变形、开裂；灵活调整工件的硬度、塑性、韧性，适配不同使用场景；稳定工件金相组织和几何尺寸，同时可优化部分合金钢的切削加工性能。

3. 三类常用回火工艺

低温回火（150-250℃）：硬度变化较小，可小幅提升韧性、消除应力，多用于量具、刀具、轴承等高精度耐磨零件。

中温回火（350-500℃）：工件弹性性能优异，兼具一定硬度与塑性，主要用于弹簧、锻模等弹性零部件。

高温回火（500-650℃）：工件综合力学性能均衡，强度、韧性、塑性匹配良好，齿轮、曲轴等核心结构件大多采用“淬火+高温回火”的调质工艺。

4. 工艺注意事项

钢材在300℃左右回火易出现脆性增大的问题，需尽量避开该温度区间；部分合金钢高温回火后，需快速冷却规避二次脆性问题，保障工件性能稳定。

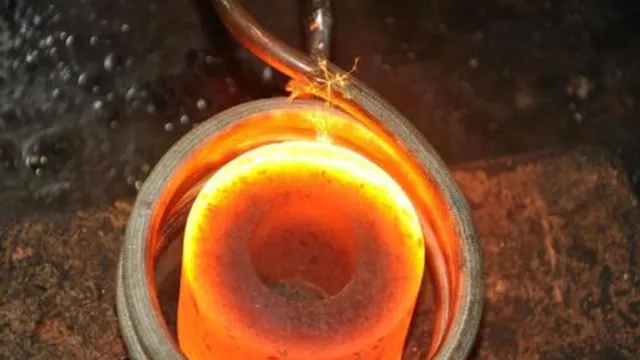

四、正火工艺：细化晶粒、优化加工性能

1. 工艺原理

将钢材加热至临界温度以上30-50℃，保温后自然空冷，冷却速度介于退火和淬火之间，可有效细化金属晶粒，优化材料内部组织。

2. 核心作用与适用场景

可消除铸、锻、焊件的粗大组织和带状组织，细化晶粒、提升钢材韧性，降低开裂风险；改善低碳钢“粘刀”问题，优化工件切削性能；可替代部分中碳钢的调质工艺，简化生产流程、降低成本；同时可优化球墨铸铁、合金钢的综合力学性能，适配多种毛坯预处理场景。

五、退火工艺：软化材料、消除加工缺陷

1. 工艺原理

将金属工件加热至指定温度，充分保温后随炉缓慢冷却，是节奏最平缓的热处理工艺，可最大程度释放材料内部应力、软化材质。

2. 核心作用

消除铸造、锻造、焊接过程中产生的残余应力和组织缺陷，防止工件变形开裂；软化工件材质，降低加工难度；细化晶粒、优化力学性能，为后续淬火等精加工热处理工序做好组织铺垫。

3. 常用退火工艺分类

包含完全退火、球化退火、等温退火、去应力退火等多种类型，分别适配细化粗大组织、降低刀具钢材硬度、优化合金钢切削性能、消除焊接铸件应力等不同场景，覆盖绝大多数金属预处理需求。

六、四大工艺核心区别总结

淬火主打高硬度、高耐磨，配套回火调和韧性与应力；正火侧重细化晶粒、优化切削性能，多用于毛坯预处理；退火主打软化材质、消除应力，是工件加工前的基础改性工艺。四种工艺搭配使用，可全方位优化金属工件的综合性能。
