从AP203到AP238：看懂切削工程的数据链路

同样是STEP文件，AP203、AP242、AP238有何不同？看懂这条从几何模型到制造模型的演进路线，就看懂了自动编程的底层逻辑。

几乎所有机械工程师都用过 .stp 文件。

但很少有人想过一个问题：同样是STEP文件，为什么有的标注AP203，有的标注AP242，还有的标注AP238？

这些字母和数字，不是版本号，也不是文件格式的区别。

它们背后，藏着一条从"三维模型"通往"智能制造"的完整技术路线。看懂它，也就看懂了自动编程和智能切削工程的底层逻辑。

STEP不只是"3D模型格式"

STEP对应ISO 10303系列标准。

我们平时看到的 .stp/.step，只是数据的"集装箱"。真正决定这个文件能装什么的，是背后的数据模型。

而AP，是 Application Protocol（应用协议）。

一句话概括：

不同AP，就是针对不同的工业场景，规定STEP应该描述哪些数据。

所以AP203、AP214、AP242、AP238，干的活完全不同。

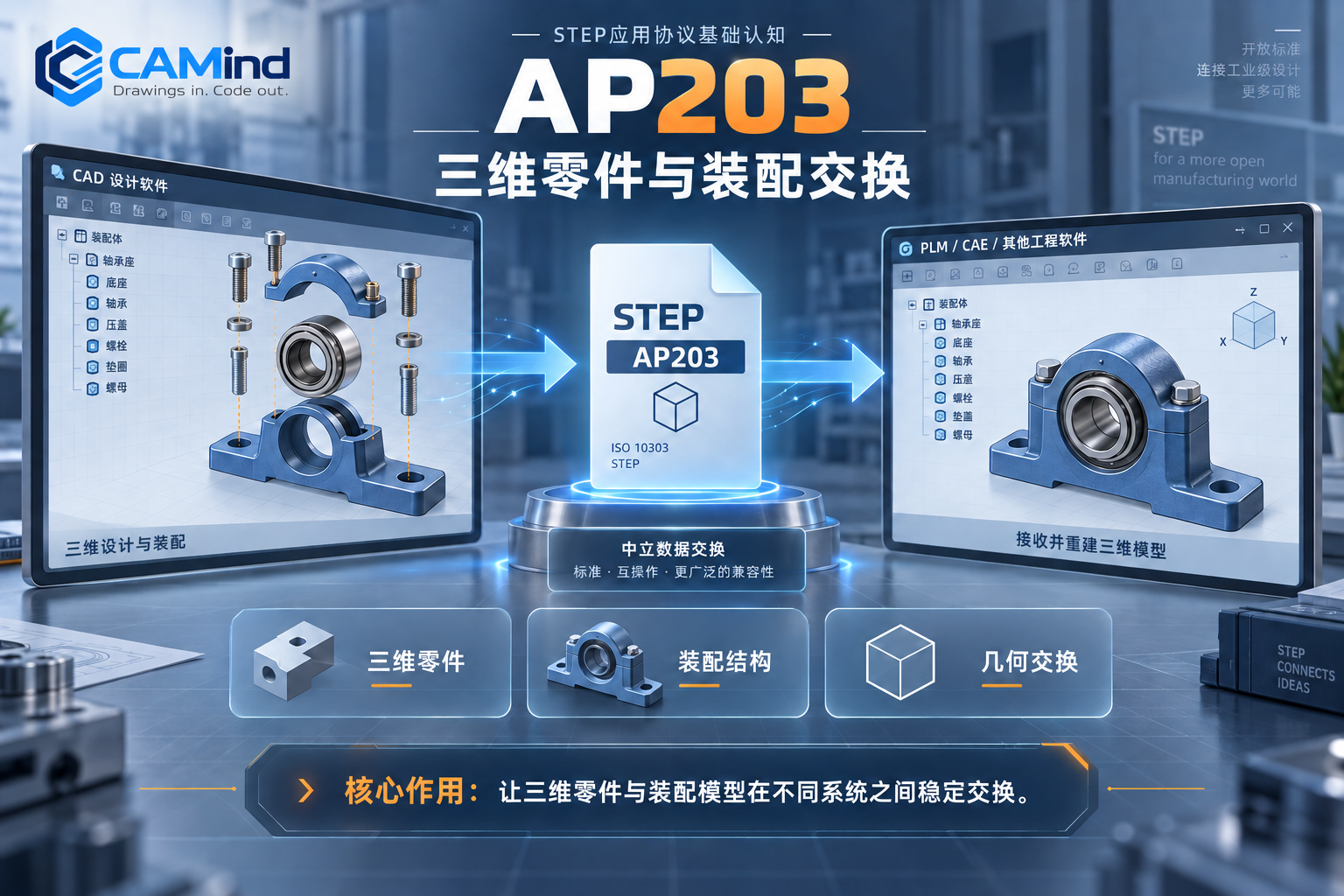

AP203是STEP最早在机械行业广泛落地的协议，干的事情很朴素：

把A软件里的三维零件和装配体，搬到B软件里。

对很多工程师来说，这就是STEP最经典的用途——CAD与CAD之间、CAD与CAM之间，传一个三维模型。

AP203是STEP走进机械设计领域的第一步。

不过，ISO已经撤销了AP203，它的能力由后辈AP242全面接管。

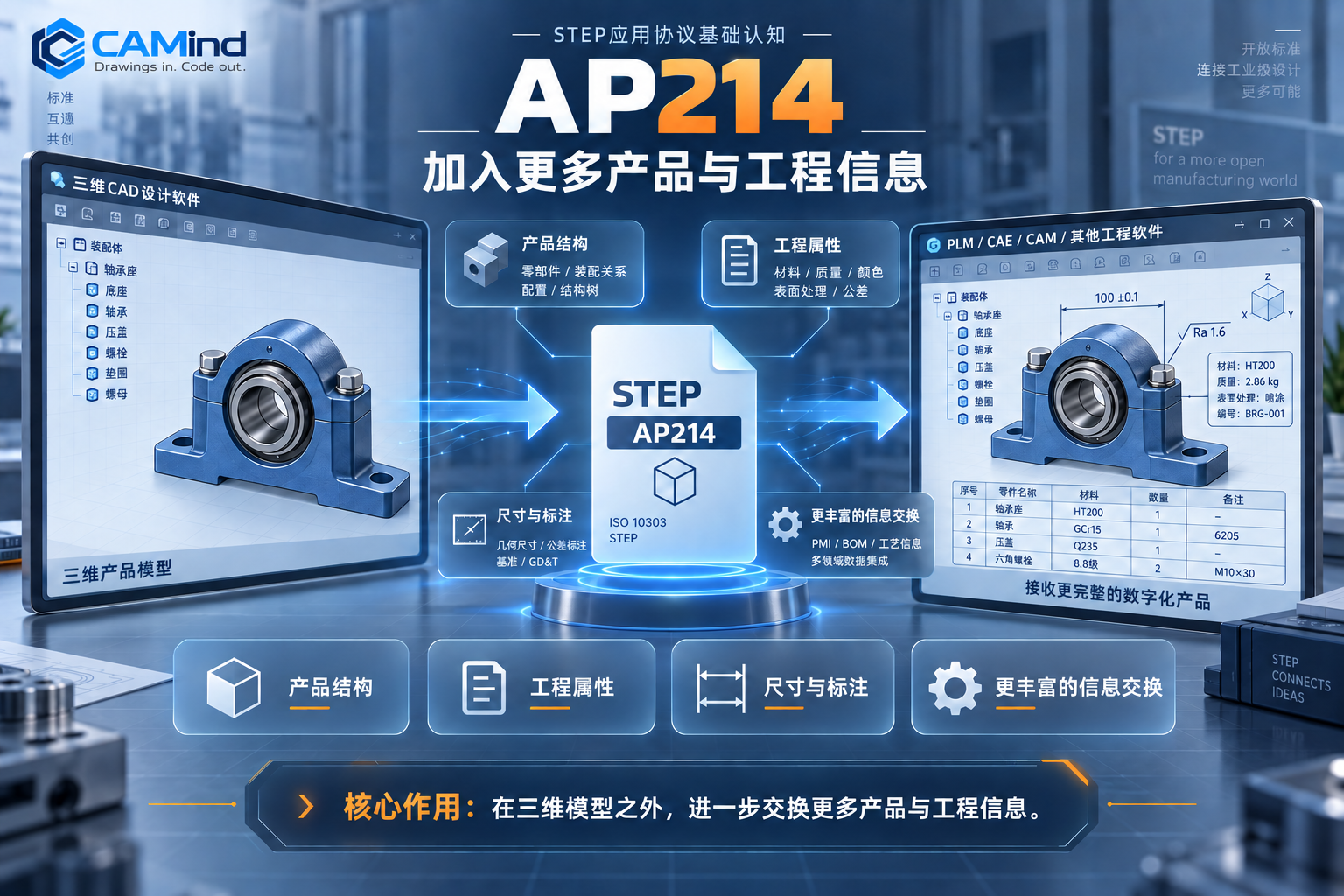

AP214最初面向汽车行业，相比AP203，它装进去的东西更多了：

产品结构、几何、公差、表面状态、工具、工程属性……

STEP的野心，从这一步开始显露：

不只是交换一个三维形状，而是交换一个带有完整工程信息的数字产品。

同样，AP214也已被撤销，主要能力整合进了AP242。

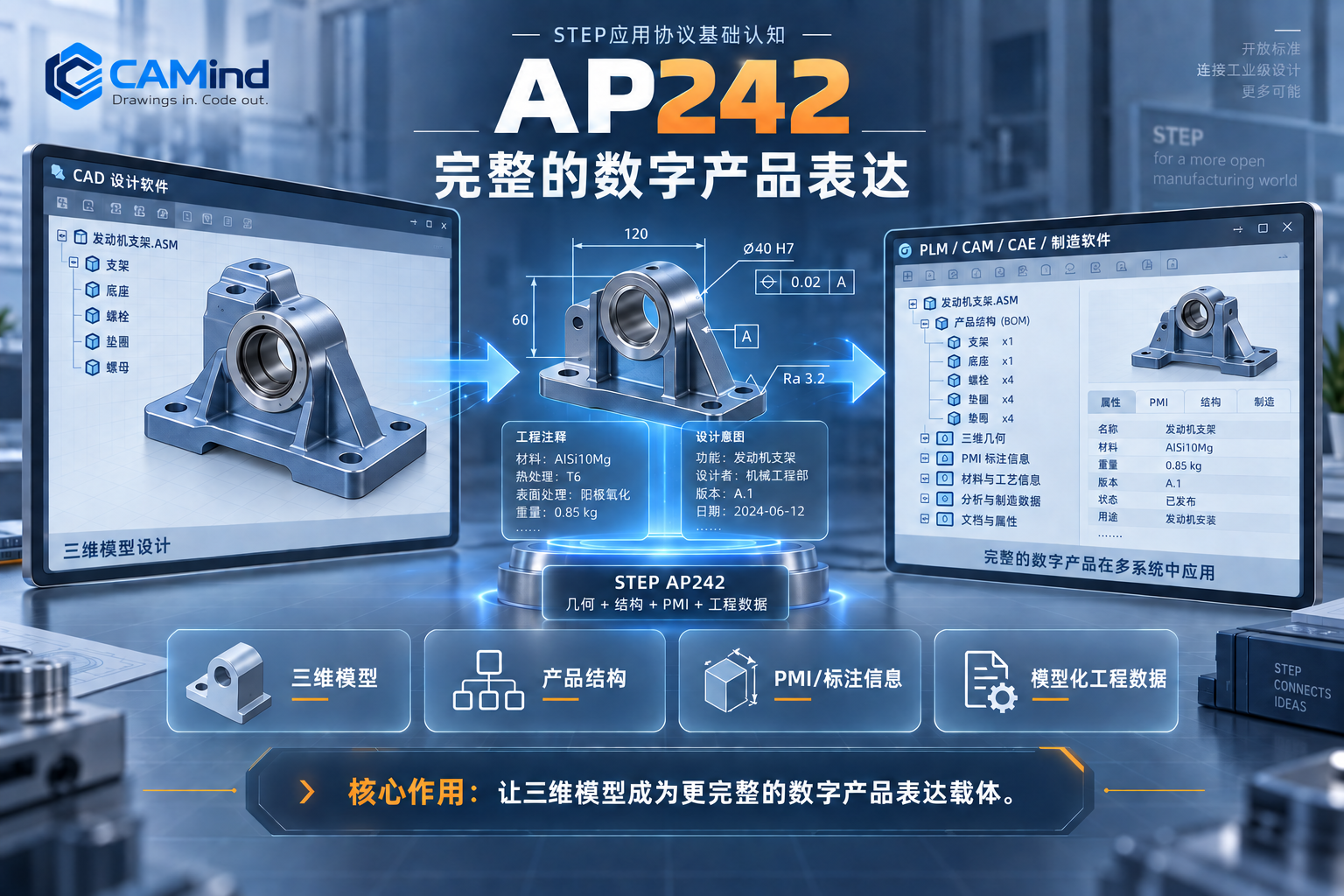

今天机械制造领域真正值得关注的，是 AP242。

现行ISO 10303-242:2025的定位是"基于模型的三维工程管理"。

它描述的不只是零件外形，还包括零件、装配体、工具、工具装配、产品结构，以及相关工程数据。

这为什么重要？

因为智能制造要的，不是一个"看起来正确"的3D模型，而是系统能读懂：

这是什么零件、有哪些结构、有什么工程要求、后续制造该用哪些信息。

对CAMind这样的自动编程系统来说，AP242就是从数字图纸进入工艺分析的入口。

但只读懂零件，还不够。

CAM真正要回答的问题是：

这个零件，怎么加工？

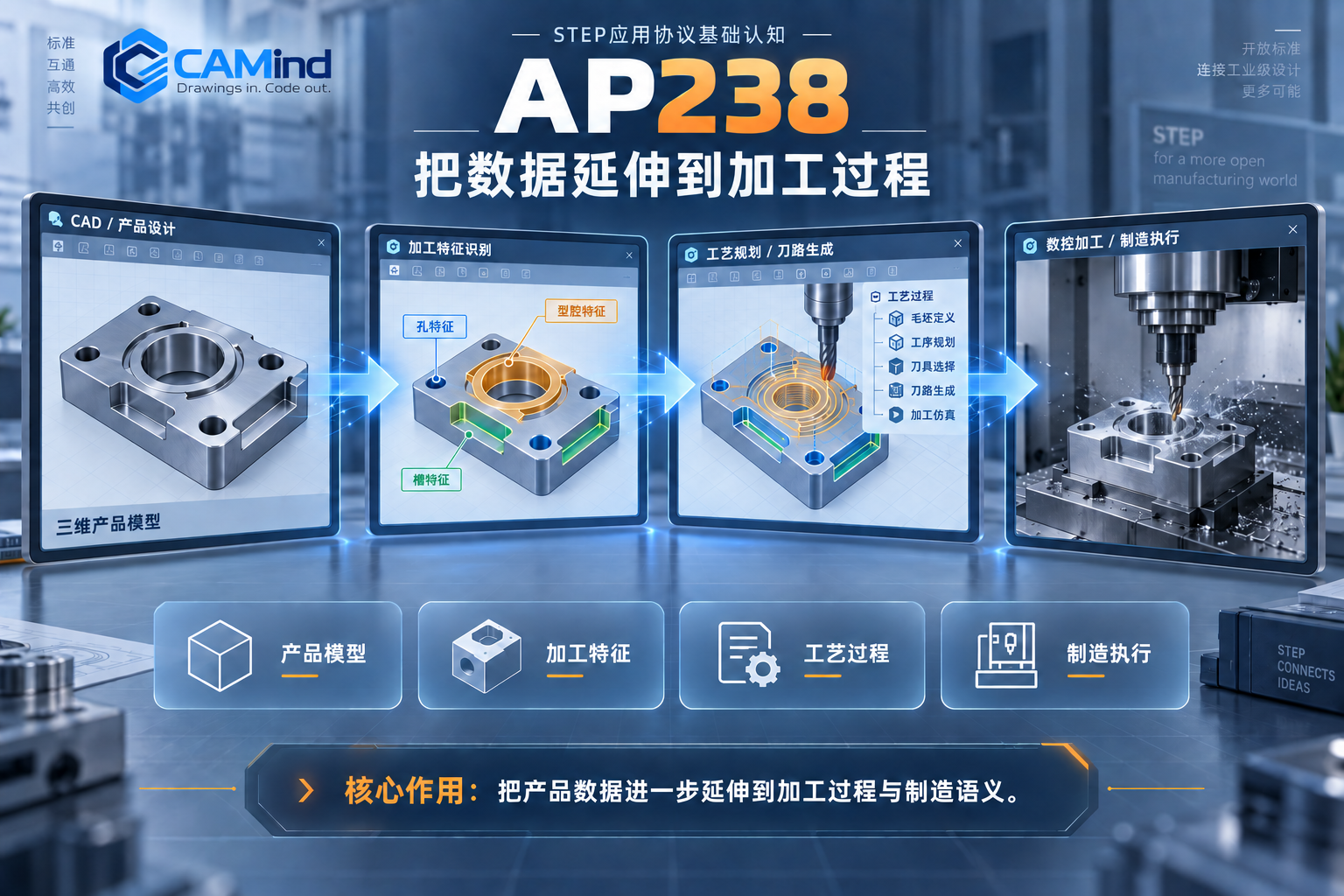

答案在AP238。

ISO 10303-238的定位是基于模型的集成制造——它把STEP里的产品几何、公差信息，与ISO 14649的数控加工过程数据结合在一起。

两者的分工，一句话讲清：

AP242回答"这个零件是什么"，AP238回答"这个零件该怎么加工"。

加工特征、加工操作、工序、制造资源……这些信息都装在里面。

这也是传统CAD数据走向CAM和智能制造的关键一跃。

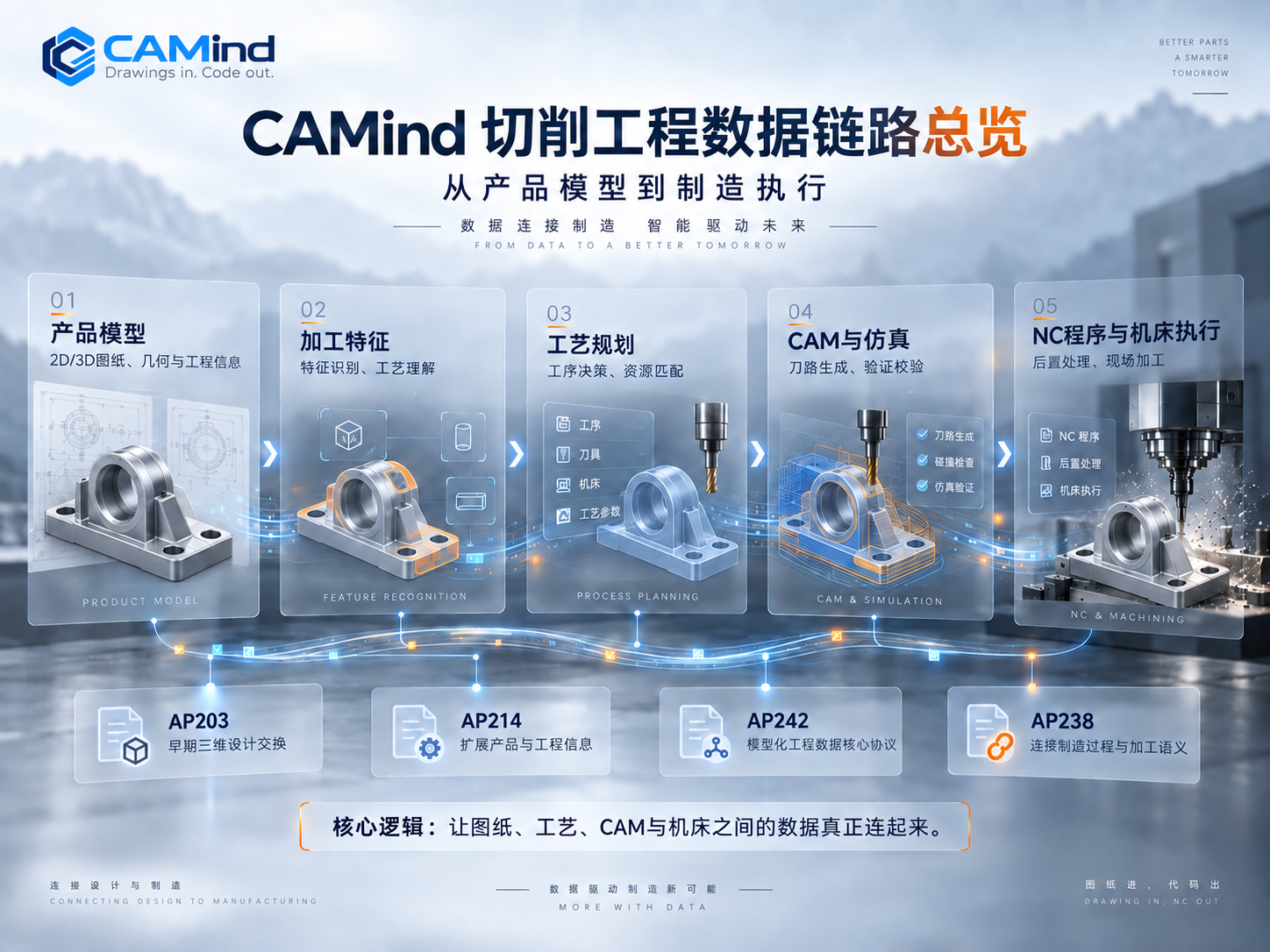

把四个协议放在一起，逻辑就一目了然：

AP203：三维零件与装配交换

AP214：加入更多产品与工程信息

AP242：完整的数字产品表达

AP238：把数据延伸到加工过程

从几何模型，到工程模型，再到制造模型——STEP体系一路走来，就是在不断打通设计与制造之间的数据边界。

CAMind要做的，不是"读一个STEP模型，随便生成几条刀路"。

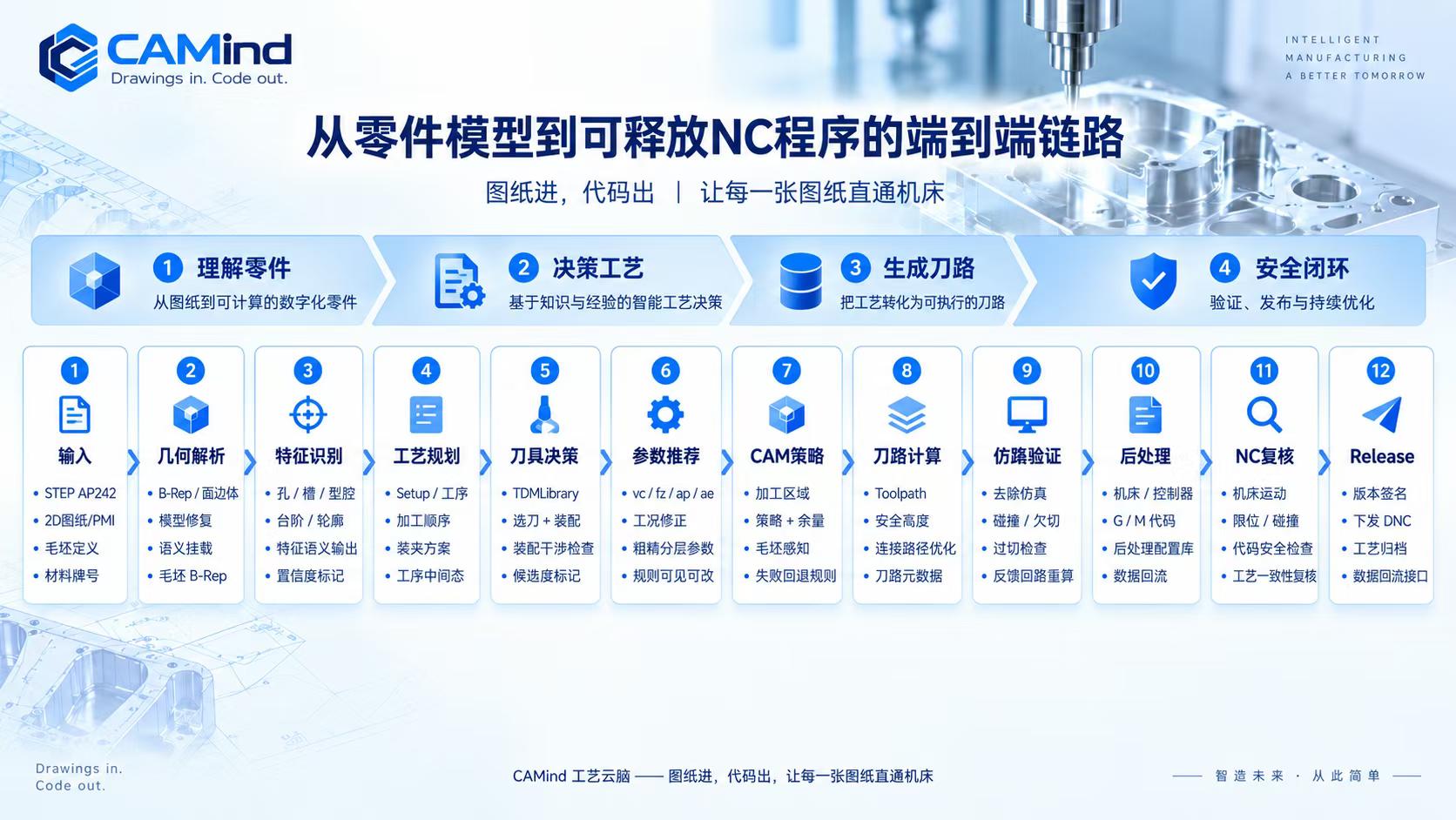

真正的"图纸进，代码出"，背后是一条完整的切削工程数据链路：

在这条链路里，AP242帮系统读懂产品，AP238代表的制造数据模型，把工艺与加工过程连接起来。

未来自动编程要突破的，从来不是"自动画刀路"这么简单。

而是让计算机真正理解：

零件是什么、应该怎样加工、用什么资源、怎样安全地形成最终程序。

这，正是智刀云CAMind正在构建的切削工程数据链路。
