钢材在大气、水汽、土壤里都会生锈——这是铁基材料的宿命。

要延长钢结构的使用寿命，镀锌是工程上最成熟、应用最广的方案之一。它的核心逻辑很简单：锌比铁更"活泼"，在腐蚀环境里会优先被氧化，从而保护钢基体不被腐蚀。这就是所谓的"牺牲阳极"保护原理。

一、镀锌钢的基本特点

镀锌钢，就是在普通钢材表面覆盖一层锌金属层。这层锌的作用有两个：

第一，物理隔离——锌层把钢材和外部环境隔开，氧气、水汽、污染物接触不到钢表面，自然就不容易生锈。

第二，电化学保护——即使锌层被划伤，露出了钢基体，锌仍然会优先被腐蚀，继续保护露出的钢不被锈穿。这一点是涂漆或其他隔离涂层做不到的。

二、镀锌层的耐久性

镀锌层能管多久，主要看三个因素：镀锌层厚度、使用环境、是否有后续涂装保护。

在普通大气环境下，热镀锌层的设计寿命通常可以按每微米约1年来估算。也就是说，85微米厚的热镀锌层，在乡村大气环境下用50年以上并不罕见。

但如果是沿海、工业区这类高腐蚀环境，锌的消耗速度会明显加快，寿命就要打折扣。所以在腐蚀环境严酷的地方，通常镀锌之后还要再涂面漆，形成"镀锌+涂装"的双重保护体系。

三、四种主流镀锌工艺

工程上常用的镀锌方法，主要有四种，适用场景各有差异。

热浸镀锌（Hot-Dip Galvanizing）

把经过前处理的钢材，整体浸入约450℃的熔融锌液中，钢材表面的铁与锌发生反应，形成铁-锌合金层，最外层是纯锌层。

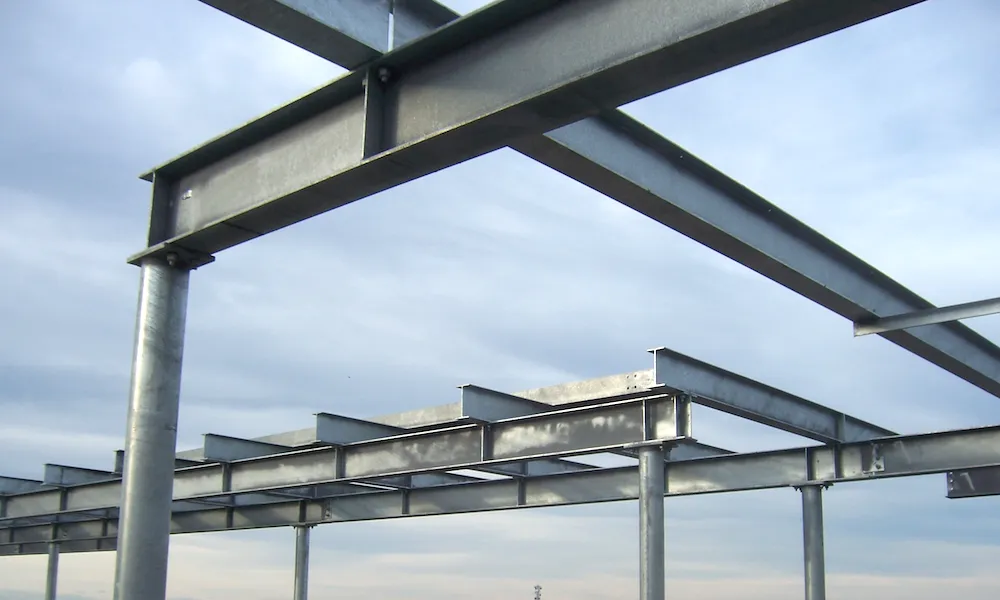

优点：涂层厚、结合力强、耐腐蚀寿命长，是户外钢结构（输电塔、桥梁构件、公路护栏）的首选。

缺点：工件尺寸受锌锅大小限制，表面粗糙度较高，不适合后续高精度配合面。

电镀锌（Electroplating Zinc）

利用电化学原理，在电解槽里让锌离子在钢材表面沉积，形成较薄的锌涂层。

优点：涂层薄而均匀，表面光洁，尺寸精度影响小，适合紧固件、精密零件。

缺点：涂层薄，耐腐蚀寿命不如热镀锌，通常需要再钝化或涂装来增强防护能力。

渗锌（Sherardizing / Zinc Diffusion）

把钢材和锌粉一起放入密闭容器，加热到低于锌熔点的温度（约380-400℃），锌气化后扩散到钢材表面，形成铁-锌合金层。

优点：涂层均匀，特别适合形状复杂的异形件（螺纹紧固件、弹簧、小管件），不会产生流锌、滴挂问题。

缺点：涂层较薄，耐腐蚀能力有限，生产效率相对低。

热喷涂锌（Thermal Spray Zinc）

用电弧或火焰把锌丝/锌粉熔化，用压缩空气雾化后喷射到经过粗化处理的钢材表面，锌颗粒撞击表面后冶金结合。

优点：可以在现场对大型结构（桥梁、塔架、储罐）进行喷涂，不受工件尺寸限制。

缺点：涂层孔隙率比热镀锌高，通常需要再封闭或涂装，施工对环境（风、湿度）要求较严。

四、工艺选型参考

选型时，除了耐腐蚀性，还要考虑工件尺寸、形状复杂度、后续加工要求，以及成本预算。没有"最好"的工艺，只有"最合适"的方案。
