一、为什么金属需要"回炉"

金属的化学成分固然决定了大部分机械性能，但热处理提供了一条改变性能的独立路径。在车间里，一块经过冷轧或弯曲的钢板，往往会变硬、变脆，继续加工时可能出现裂纹或刀具过度磨损。这时，退火就成了恢复材料加工性能的标准动作。

退火的核心目标是提高延展性并降低硬度。这种性能变化的底层原因，在于材料晶体结构中的位错在加热过程中被重新分布和消除。位错密度降低后，金属原子能够更自由地滑移，材料也就变得更"软"、更"韧"。

二、退火在解决什么问题

从实际生产的角度来看，退火主要在三个方面发挥作用：

提高成形性。 硬而脆的材料在弯曲、拉深或压制过程中容易开裂。退火后的材料塑性更好，能够承受更大的变形量而不失效。这对于需要多道次成型的复杂零件尤为重要。

改善切削加工性。 材料过硬会加速刀具磨损，增加加工成本。通过退火适当降低硬度，刀具寿命通常可以得到明显改善，切削参数的选择空间也更大。

消除残余应力。 焊接、铸造或机械加工都会在材料内部留下残余应力。这些应力是后续变形和裂纹的潜在诱因，退火可以通过原子层面的重新排列将其释放。

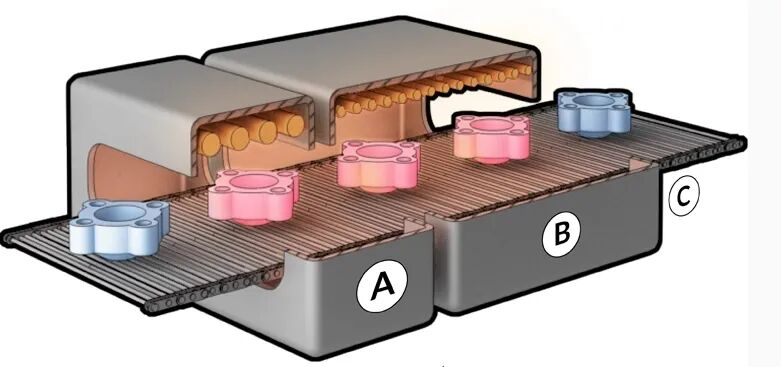

退火炉的工作原理并不神秘：将材料加热到再结晶温度以上，保温适当时间，然后控制冷却。但物理过程可以细分为三个阶段，每个阶段对应着不同的微观结构变化。

恢复阶段。 材料被加热到足以释放内部应力的温度，但尚未达到再结晶温度。此时晶格畸变开始缓解，位错重新排列，但晶粒本身的形状和大小还没有明显变化。宏观上表现为硬度略微下降，内应力明显释放。

再结晶阶段。 温度继续升高到再结晶温度以上、熔化温度以下。新的无应变晶粒在变形晶粒的边界处形核并长大，替代了原先充满位错的变形组织。这是退火过程中变化最剧烈的阶段，材料的硬度和强度显著下降，延展性大幅回升。

晶粒生长阶段。 再结晶完成后，如果继续保温或升温，新形成的晶粒会进一步长大。晶粒尺寸对材料性能有直接影响——晶粒过大通常会降低强度和韧性。因此，冷却速率的控制在这个阶段尤为关键。通过调整冷却速度，可以在一定范围内调控最终的晶粒尺寸，进而影响材料的综合性能。

退火的效果取决于温度、保温时间和冷却曲线的组合。不同的材料有不同的再结晶温度，这是设定加热温度的首要依据。保温时间需要足够长，以确保工件芯部达到目标温度并完成组织转变，但过长的保温会促使晶粒粗化。

冷却方式的选择同样重要。炉冷（随炉缓慢冷却）通常得到最软的状态，因为缓慢冷却给晶粒充分长大的时间。空冷或快冷则可以抑制晶粒过度长大，在软化和强度之间取得平衡。

铝合金的退火与钢铁有相似之处，但温度窗口和工艺细节差异明显。铝合金退火温度通常在300°C至410°C之间，具体取决于合金牌号。保温时间一般在0.5至3小时，取决于工件尺寸和合金类型。

冷却速度的控制是铝合金退火的关键。通常要求以不超过每小时20°C的速度冷却，直到温度降至290°C以下。这个阶段的慢速冷却有助于避免残余应力的重新产生，也能让组织转变更充分。290°C以下，冷却速度对最终性能的影响则不再显著。

需要注意的是，并非所有铝合金都能通过热处理获得显著的性能变化。不可热处理的合金只能进行部分退火或完全退火，5000系列铝合金是例外，可以在较低温度下进行稳定化处理。

退火带来的收益是多方面的。韧性增强后，材料更耐冲击和疲劳；延展性提高后，拉拔、冲压等成型工序更容易进行；硬度降低后，切削加工的精度和效率都能改善。此外，退火还能减轻先前工序产生的加工硬化效应，改善某些材料的磁性和导电性。

但退火的代价也不容忽视。首要问题是时间——对于高温要求的材料，加热和冷却过程可能持续数小时甚至更长，这在节拍敏感的生产线上是一笔不小的成本。其次，退火设备本身的投资和能耗也需要纳入经济性评估。

退火的应用几乎遍及所有金属加工行业。在冲压车间，冷轧钢板经过多道次拉深后需要中间退火来恢复塑性；在焊接结构件制造中，退火用于消除焊缝凝固时产生的内应力；在机械加工领域，过硬的坯料通过退火降低硬度，以减少刀具磨损并提高尺寸精度。

除了钢铁，铜、铝和黄铜等有色金属也经常通过退火来调整性能。金属加工商使用退火工艺来制造复杂零件，并通过将材料恢复到接近加工前的状态来保持其可加工性。对于需要多次成型或加工的零件，退火往往是工艺链中不可或缺的一环。

退火的价值不在于加热本身，而在于通过精确控制的温度曲线，让金属内部的晶体结构重新排列到适合后续加工的状态。温度设低了，再结晶不充分，软化效果不明显；温度设高了或保温过久，晶粒粗化反而损害韧性。热处理车间的老师傅常说，退火是"看火"的功夫——这里的"看"，其实是对温度、时间和冷却速率的精确掌控。
