一、不锈钢为什么难钻

不锈钢的核心特性决定了它的加工难度。含铬量至少12%的设计保证耐腐蚀性的同时，也让材料本身的强度和韧性都远高于普通碳钢。不锈钢在切削时不会像低碳钢那样形成脆性断屑，反而容易产生连续的长切屑，加剧切削刃的摩擦和热负荷。

从材料性能看，不锈钢耐久性高、耐热、难切削，但可焊接且维护成本低——这些看似矛盾的特性组合，恰好说明了为什么选对麻花钻的几何参数和材质比凭经验"试一把"更靠谱。

二、工具钢材质：不是越贵越好

麻花钻的工具钢材质直接决定切削刃的耐热和耐磨上限。在不锈钢加工中，常规高速钢（HSS）会因为硬度过低而快速过热失效，首选应该是HSS-Co5（钴含量5%）或HSS-Co8（钴含量8%），更高要求的应用考虑硬质合金。

钴含量的逻辑是：钻头越硬当然越耐磨，但也越脆。HSS-Co和硬质合金都比普通HSS更敏感于断裂，这意味着正确的转速、进给和冷却条件不是可选项，而是前提条件。

对于较软的材料加工，反而建议用回标准高速钢——因为硬质工具钢在软材料上的断裂敏感性不值得冒险。选择工具钢硬度的时候需要问一句：工件的硬度是否匹配这把钻头的韧性承受范围。

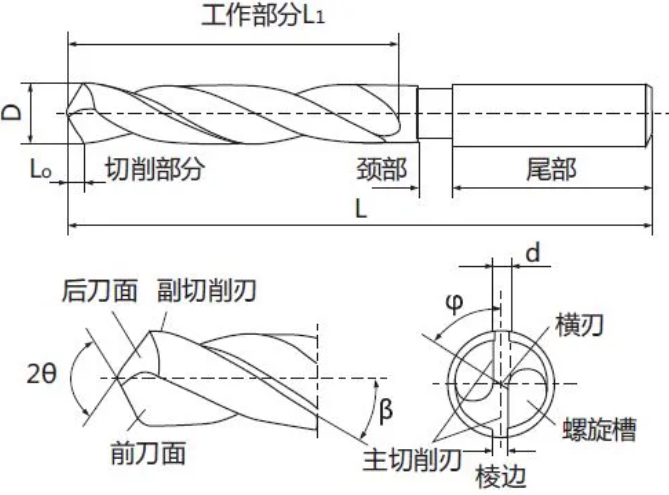

顶角的选择直接关联工件材料的硬度。对于不锈钢这类硬材料，较大的顶角（130°或135°）是推荐方向。大顶角意味着钻孔时切削刃与工件的接触面更大——更多刃口参与切削的过程中需要更高的接触压力和进给力来维持切削动作，但散热条件更好。

软材料则用118°左右的顶角，切削刃入料时的阻力更小，切屑形态也更理想。这个规律在很多车间的实践中已经反复验证过。

螺旋角决定了切屑形成和排出过程。对于不锈钢这样产生短切屑的硬材料，螺旋角应该偏小，通常在20°到40°之间。小螺旋角意味着螺旋线展开更平缓，切屑在槽中停留时间更长，排屑效率可以通过冷却液辅助来补足，但卷屑和排屑阻力会被显著降低。

钻身螺旋角和钻头顶角是硬/软材料加工参数中两个最具决定性的几何变量——它们的组合决定了切削刃进入和退出材料时的力学行为。

HSS-Co5和HSS-Co8或硬质合金制成的麻花钻在低速场景可以不带涂层使用。但如果追求高切削速度、高进给或应对升温剧烈的工况，涂层带来的寿命提升是实打实的。

TiAlN涂层因高耐热性而成为不锈钢加工中对口的推荐选项。镀钛钻头在部分不锈钢类型上可以省去冷却液,但前提是顶角、螺旋角和材料参数匹配到位。一些易切削不锈钢也兼容带涂层的标准高速钢钻头。

冷却液在钻孔中的作用是多维度的：带走热量是表层的，更深层的价值在于排屑——让切屑不堵在刃口和孔壁之间，既保护了表面质量也延长了钻头寿命。

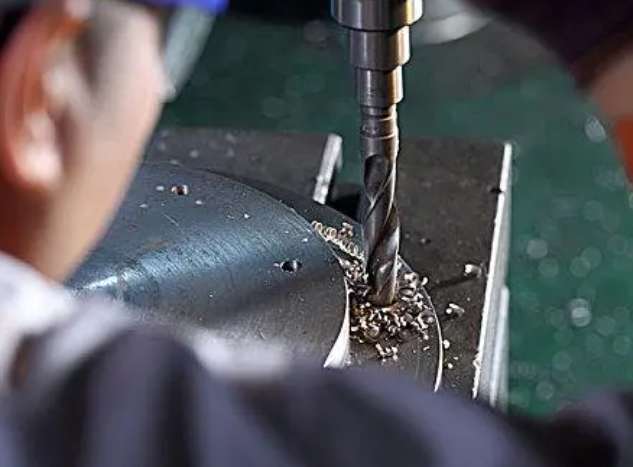

转速和进给方面，立式钻床比手电钻更加可靠——定心精度高，转速和进给可以稳定控制。不锈钢钻孔适用较低转速和高进给的组合。如果只能用便携工具，建议先用冲头在工件上打个定位凹槽，防止钻头入口时打滑跑偏。

夹持和交叉污染也值得强调。工件应当正确固定，不戴手套是为了避免缠绕风险，护目镜是基本防护。一条容易被忽略的规则是：加工过普通钢材的麻花钻不应再用在不锈钢上——铁质颗粒附在不锈钢表面会引发局部电化学腐蚀。

麻花钻选型本质上是一道参数匹配题：工件的材质硬度决定了工具钢等级，工具钢等级决定了合理的切削参数，参数又反过来验证刃型和涂层是否匹配。挑钻头不能只对着规格表看，得把四个维度串起来想。
