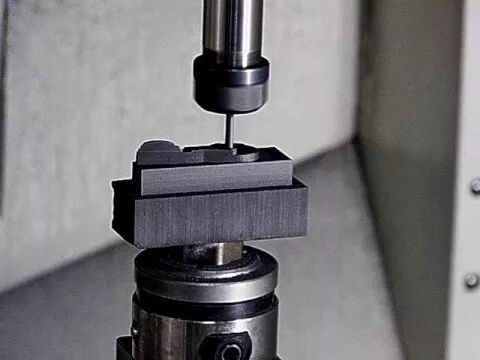

一、石墨好切，也不好切

石墨本身是易切削材料。问题出在它作为EDM电极使用时，必须同时满足强度和放电精度的要求——这就意味着晶粒细、密度高。这种石墨在刀具面前表现出的不是"软"，而是"碎"。

切削过程中，石墨不是被剪切掉的，而是脆性崩碎。刀尖经历的不是连续切削，而是反复的冲击——崩碎的颗粒在前刀面上滑过，形成的磨粒磨损是刀具失效的主要模式。

二、基材的抉择：硬还是韧

刀具材料的选择绕不开一个死结：硬度越高，耐磨性越好，但韧性越差，越容易在冲击下崩刃。

对这个矛盾在石墨加工中有明确的解决方案——看涂层走哪条路线。如果用的是普通TiAlN涂层，基材应该选钴含量稍高的牌号，用韧性弥补涂层次一档的耐磨性。如果走金刚石涂层路线，基材可以选钴含量偏低的牌号，靠涂层的硬度顶在前面，基体自身的耐磨性可以退一步。

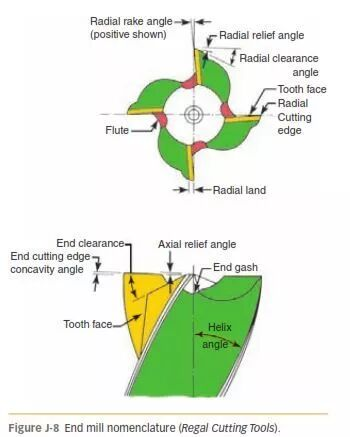

几何角度影响石墨加工的振动水平，而振动直接决定工件的崩边率。

负前角的优势在刃口强度——耐冲击，适合粗加工。但随着负前角绝对值减小，后刀面磨损面积会缓慢下降。正前角的逻辑相反：前角越大切削越轻快，但刃口强度被削弱得很快，磨损反而上来。两种路线都没有"通吃"，需要根据石墨牌号和加工阶段做取舍。

后角也不是一味放大就好。后角增大，刃口强度下降，后刀面磨损面积随之增加。大到一定程度后切削振动也会加强。找到后角与螺旋角、前角的组合最优解，是刀具设计经验的体现。

小螺旋角意味着同一时刻参与切削的刃长更长——切削力大，刀具受的冲击也大。大螺旋角则改变了合力方向，切削力的法向分量偏离工件表面更多，对石墨这种脆性材料来说，切入角的变化会影响崩边形态。

关键是前角、后角、螺旋角三者是耦合的。单独讨论其中一个参数没有意义，必须放到整把刀的几何体系里综合评估。

在目前的技术路线下，金刚石涂层是石墨加工刀具的最优解——硬度最高、摩擦系数最低、耐磨性最突出。它综合了金刚石的硬和硬质合金基体的韧性，这是单靠材料本身达不到的性能组合。

但现实是两面。国内金刚石涂层技术仍处于成长期，涂层成本不菲。对多数加工车间而言，更务实的路线是在普通涂层的基础上，优化槽型角度和基材选型——在某种程度上也能胜任石墨加工。

金刚石涂层刀具与普通TiAlN涂层刀具在几何设计上逻辑不同。因为金刚石的耐磨性远超普通涂层，容屑槽可以适当放大，几何角度也可以放宽，不会因此牺牲刃口寿命。相反，TiAlN涂层刀具的角度需要收得更保守，以弥补耐磨性上的差距换取足够的寿命裕度。

金刚石砂轮刃磨出来的切削刃，在显微镜下不是一条直线——微观缺口通常在0.01-0.05mm，严重的能超过0.1mm。这些缺口在切削过程中是应力集中点，裂纹从这里开始扩展。

刃口钝化——也叫刃口珩磨或ER处理——就是把这些微观缺口抹平，把锋利的刀刃处理成微小的圆弧过渡。效果很直接：刃口强度上升，涂层附着更可靠，切削过程更稳定。

对涂层刀具来说，钝化是一个前置工序。没有经过钝化处理的表面，涂层结合力是打折扣的。业内经验数据表明，恰当的刃口钝化可以将刀具寿命延长200%甚至更多。

做过钝化的车间都知道两个难点：一是刃口形式怎么选——钝圆、瀑布形、还是倒棱，这取决于后续的切削工况；二是钝化参数怎么定——钝化量、钝化时间、介质选择，要靠大量的工艺试验来沉淀。形式和参数必须匹配，单独搞定一个不够。

顺铣的振动天然小于逆铣。原因在切入方式：顺铣时切削厚度从最大降到零，刀具不会因为切不下东西而弹刀；逆铣则从零切入，初期切削厚度极薄，刃口在工件表面划过一段后才真正切入——石墨中的硬质点或工件表面的残余切屑颗粒都会在这段滑擦区引起颤振。

及时清除工件表面的石墨粉尘，不是卫生问题，是刀具寿命问题。残留的粉尘会在后续走刀中卷回切削区，造成二次磨粒磨损。对机床来说，石墨粉尘进入丝杠和导轨也是不可逆的损伤——吸尘或吹气系统在这个场景下不是可选项，是必需品。

石墨的敌人不是硬度，是脆性。控制振动、管好角度、钝化刃口——安静切削才是最高效的切削。
